Versorgungsnetz instrumentieren

Die Lösungen der Claire-Gruppe für die Instrumentierung von Trinkwassernetzen

Eine umfassende Überwachungslösung zur Effizienzverbesserung der Versorgungsnetze

Um den dauerhaften Bestand und den Ertrag der Trinkwasserversorgung als Gemeinschaftsgut zu gewährleisten, ist Überwachungstechnik erforderlich.

Die Claire-Gruppe stellt ein Sortiment an Produkten und Serviceleistungen zur Diagnose von Wasserversorgungsnetzen bereit.

Ijinus ist auf vernetzte Messtechnik spezialisiert. Die Überwachung bestimmter Parameter wie Druck, Durchfluss und Wasserstand ermöglicht eine Diagnose des Alterungszustands des Wasserversorgungsnetzes, seiner Infrastruktur und Technik sowie eine frühzeitige Erkennung von Wasserverlusten und die Erfassung davon betroffener Bereiche. In diesem Anwendungsbereich entwickelt und montiert das Unternehmen in der Bretagne energieautarke, kommunizierende Sensoren.

Fast ist auf Systeme spezialisiert, die den Ertrag der Versorgungsnetze verbessern. Die Geräte und die Software werden in Deutschland entwickelt und gefertigt. Die Systeme sind für ihre Robustheit bekannt und bieten eine hohe Messgenauigkeit in allen Phasen der Lecksuche, unabhängig davon, ob es sich um ein Leckmonitoring oder eine Maßnahme zur Erfassung von Wasserverlusten handelt.

Lösungen im Fokus

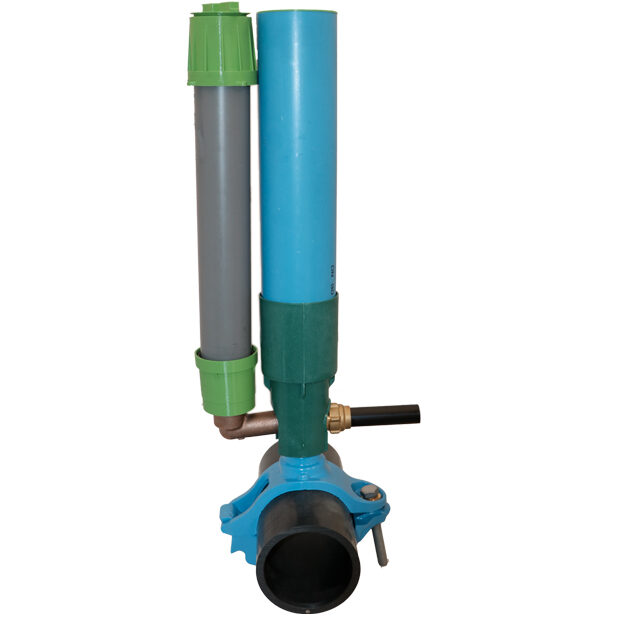

Zugangspunkt zum Versorgungsnetz SENSE

Die Innovation SENSE wird wie ein herkömmlicher Trinkwasseranschluss installiert und bietet eine Überwachung des Versorgungsnetzes nach mehrfachen Kriterien (Druck, Temperatur, Lecks usw.) von einem einzigen Zugangspunkt aus.

ERHALT DER INFRASTRUKTUR ALS VERMÖGENSWERT

Langlebige Installation für ständige Diagnose der Infrastruktur: Leckerkennung, Drucküberwachung, Temperaturüberwachung
VEREINFACHTE MODULARE ÜBERWACHUNG

Bündelung verschiedener Daten der Infrastruktur in einem einzigen Werkzeug. Das Design ermöglicht leichten Zugang zum Sensor und seinen Austausch bei Bedarf
HERKÖMMLICHER ANSCHLUSS

Anschluss mit Standardschelle nach der gängigen Anschlusstechnik. Sammelanschluss für eine dichte Vernetzung

Unsere Lösungen für die Instrumentierung des Versorgungsnetzes

Innovative Lösungen für die Leistungsfähigkeit der Trinkwasserversorgungsnetze

Der Zugangspunkt zum Versorgungsnetz SENSE wird am Trinkwassernetz wie ein herkömmlicher Anschluss installiert. Im Wesentlichen besteht er aus einer Schelle und einer Anschlussarmatur. Der intelligente Anschluss ermöglicht die permanente Überwachung des Wasserversorgungssystems. Je nach Bedarf ist er mit Lecksensoren (Leckageerkennung, insbesondere an Kunststoffrohren durch sein Hydrophon im Wasserkontakt, eingrenzende Ortung und dann Multipoint-Korrelation) bzw. anderen Sensoren ausgestattet, die den Druck im Netz oder die Wassertemperatur überwachen. Der leichte Austausch des Sensors an diesem innovativen Anschluss macht das System zu einem entwicklungsfähigen Instrument zur optimalen Überwachung des Wassernetzes.

Bei dem LP025 handelt es sich um einen Aufzeichnungsgerät mit Innendrucksensor. Das Gerät ermöglicht eine schnelle Druckmessung an Überflurhydranten, ohne dass die ordnungsgemäße Funktion der Trinkwasserversorgung beeinträchtigt wird. Der Drucksensor ist in ein LOG IJINUS-Aufzeichnungsgerät eingebaut, das die Aufzeichnung und Übertragung der Sensordaten per Funk oder GPRS übernimmt. Mit seiner kompakten Bauweise ohne externe Stromversorgung stellt er eine einfache und zuverlässige Druckmessung bereit.

DRULO III ist ein mobiles und äußerst präzises Messgerät für Druck und Temperatur im Wasserversorgungsnetz. Auf seinem eingebauten Datenlogger speichert es bis zu 1,8 Millionen Messwerte. Diese Kontrolle trägt zur Diagnose im Netz bei, sie ermöglicht die Optimierung der Betriebskosten und schnelle Reaktion bei festgestellten Unregelmäßigkeiten.

Das Durchflussaufzeichnungsgerät ZM verfügt über ein in der Durchflussmessung bewährtes Induktionsverfahren. Diese mobile Lösung erleichtert die Abtrennung von insbesondere Kunststoffnetzen zur Erfassung von Leckbereichen mit Wasserverlusten. Die aufgezeichneten Daten werden auf einen Computer mithilfe einer speziellen Software zur vereinfachten Analyse und Gesamtüberwachung des Systems übertragen.

Ständig oder vorübergehend engmaschig im Versorgungsnetz installiert nehmen die BIDI Logger die nächtlichen Geräusche auf. Sie bilden ein umfassendes Überwachungssystem mit eingrenzender Leckortung und anschließender Multipoint-Korrelation zwischen den Loggern, damit der Einsatz schnellstmöglich erfolgen kann. Die BIDI werden benutzerfreundlich mit dem Tablet und dem Service Master programmiert. Es gibt drei verschiedene Logger-Typen für die verschiedenen Bedingungen vor Ort: Standardversion, große Energieunabhängigkeit oder Hydrophon. Das Modell BIDI Lora sendet die Daten direkt zur Watercloud-Plattform, die das Loggersystem überwacht.
